Rhino Qmini

产品概述

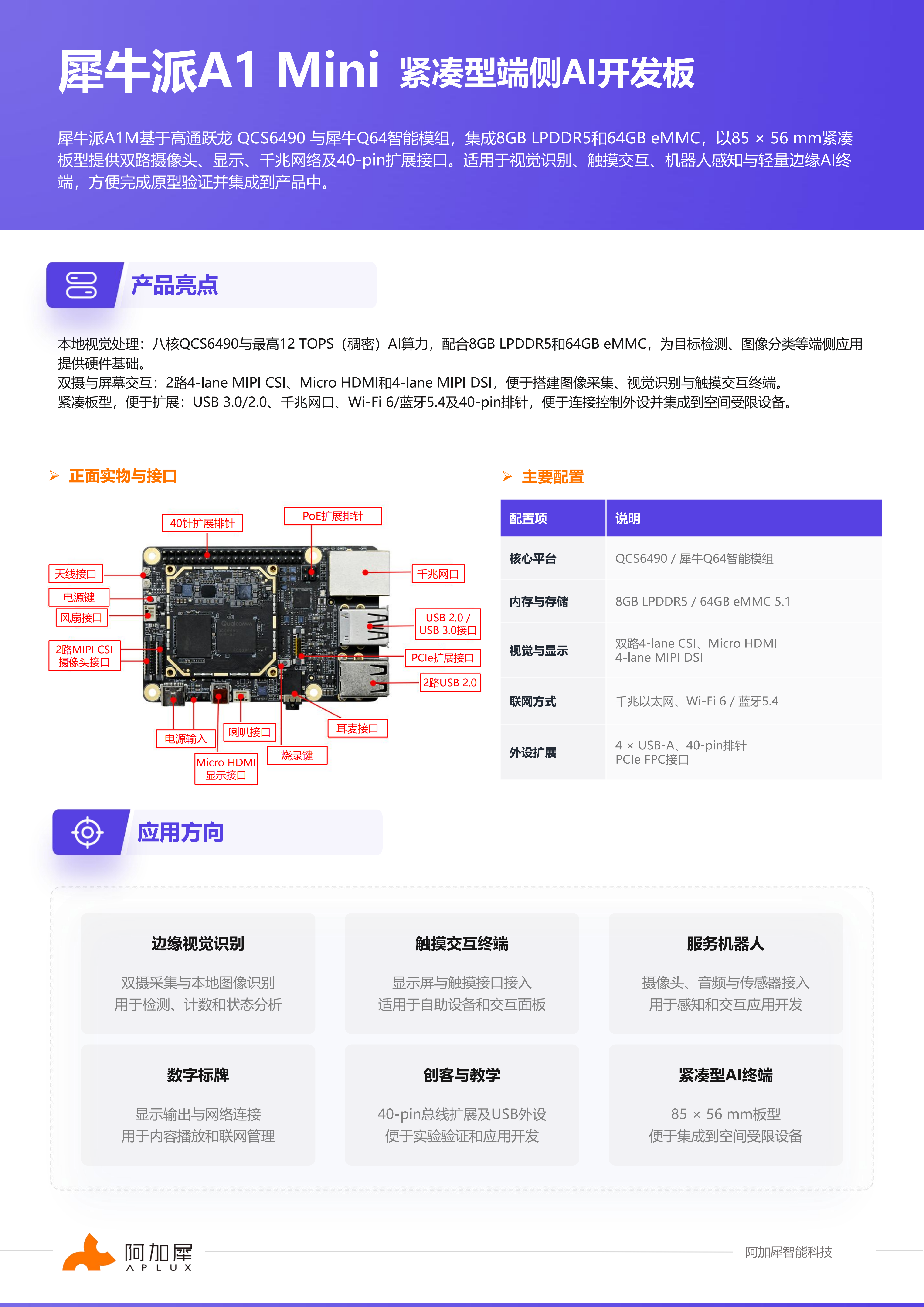

犀牛派A1M基于高通跃龙 QCS6490 与犀牛Q64智能模组，集成8GB LPDDR5和64GB eMMC，以85 × 56 mm紧凑板型提供双路摄像头、显示、千兆网络及40-pin扩展接口。适用于视觉识别、触摸交互、机器人感知与轻量边缘AI终端，方便完成原型验证并集成到产品中。

本地视觉处理：八核QCS6490与最高12 TOPS（稠密）AI算力，配合8GB LPDDR5和64GB eMMC，为目标检测、图像分类等端侧应用提供硬件基础。
双摄与屏幕交互：2路4-lane MIPI CSI、Micro HDMI和4-lane MIPI DSI，便于搭建图像采集、视觉识别与触摸交互终端。
紧凑板型，便于扩展：USB 3.0/2.0、千兆网口、Wi-Fi 6/蓝牙5.4及40-pin排针，便于连接控制外设并集成到空间受限设备。

配置项	说明
核心平台	QCS6490 / 犀牛Q64智能模组
内存与存储	8GB LPDDR5 / 64GB eMMC 5.1
视觉与显示	双路4-lane MIPI CSI、Micro HDMI、4-lane MIPI DSI
联网方式	千兆以太网、Wi-Fi 6 / 蓝牙5.4
外设扩展	4 × USB-A、40-pin排针、PCIe FPC接口

注：预留5V/1A风扇接口，便于配置主动散热。PoE供电需配套HAT，RTC功能需外接备份电池。

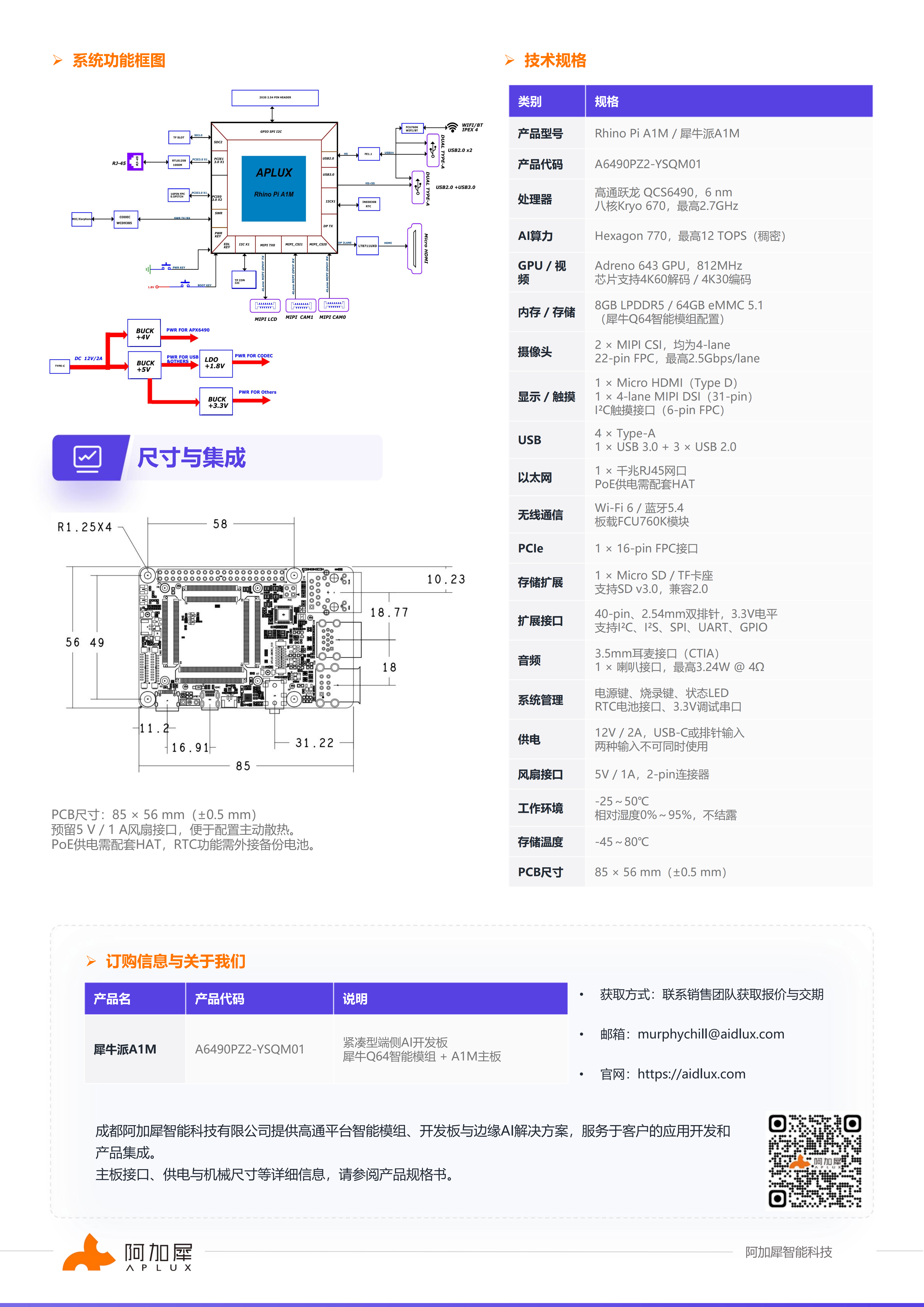

类别	规格
处理器	高通跃龙 QCS6490，6 nm；八核Kryo 670，最高2.7GHz
AI算力	Hexagon 770，最高12 TOPS（稠密）
GPU / 视频	Adreno 643 GPU，812MHz；芯片支持4K60解码 / 4K30编码
内存 / 存储	8GB LPDDR5 / 64GB eMMC 5.1（犀牛Q64智能模组配置）
摄像头	2 × MIPI CSI，均为4-lane；22-pin FPC，最高2.5Gbps/lane
显示 / 触摸	1 × Micro HDMI（Type D）；1 × 4-lane MIPI DSI（31-pin）；I²C触摸接口（6-pin FPC）
USB	4 × Type-A（1 × USB 3.0 + 3 × USB 2.0）
以太网	1 × 千兆RJ45网口；PoE供电需配套HAT
无线通信	Wi-Fi 6 / 蓝牙5.4；板载FCU760K模块
PCIe	1 × 16-pin FPC接口
存储扩展	1 × Micro SD / TF卡座；支持SD v3.0，兼容2.0
扩展接口	40-pin、2.54mm双排针，3.3V电平；支持I²C、I²S、SPI、UART、GPIO
音频	3.5mm耳麦接口（CTIA）；1 × 喇叭接口，最高3.24W @ 4Ω
系统管理	电源键、烧录键、状态LED；RTC电池接口、3.3V调试串口
供电	12V / 2A，USB-C或排针输入；两种输入不可同时使用
风扇接口	5V / 1A，2-pin连接器
工作环境	-25～50℃；相对湿度0%～95%，不结露
存储温度	-45～80℃
PCB尺寸	85 × 56 mm（±0.5 mm）

产品名	产品代码	说明
犀牛派A1M	A6490PZ2-YSQM01	紧凑型端侧AI开发板（犀牛Q64智能模组 + A1M主板）

成都阿加犀智能科技有限公司提供高通平台智能模组、开发板与边缘AI解决方案，服务于客户的应用开发和产品集成。

联系方式：

主板接口、供电与机械尺寸等详细信息，请参阅产品规格书。
